Juillet, Aout 2015.



Dsc00998 1600x1200Dsc01002 1600x1200















Img 4637 1600x1200Img 4642 1600x1200













Dsc02538 1600x1200Dsc02544 1600x1200














Img 4657 1600x1200Img 4664 1600x1200














Dsc02541 1600x1200Dsc02548 1600x1200














Img 4667 1600x1200Img 4675 1600x1200













   Pour les tubes de maintient de la colonne de direction, je me suis servi d'une pince a étau pour les marqués, dur pour de l'acier 25CD4, mais suffisant pour respecter l'angle.



   Novembre 2016.



FOURCHE



Dsc02822 1600x1200

Dsc02823 1600x1200















Dsc02825 1600x1200Dsc02827 1600x1200















Dsc02829 1600x1200Dsc02834 1600x1200















Dsc02844 1600x1200Dsc02846 1600x1200















Dsc02847 1600x1200Dsc02850 1600x1200















Dsc02852 1600x1200Dsc02853 1600x1200

















   Décembre 2017.



Dsc02867 1600x1200Dsc02868 1600x1200















Dsc02870 1600x1200Dsc02860 1600x1200















Dsc02866 1600x1200





   Platine support poulie: ma méthode pour les plier en utilisant les diamètres de perçage prévus, bien sûr je coupe la vis agglo. Il y a certainement d'autre façon de faire, celle ci c'est la mienne.







   Juin 2017.



Img 5585 1600x1200Img 5586 1600x1200













Img 5587 1600x1200Img 5588 1600x1200













Img 5602 1600x1200Img 5598 1600x1200













Img 5707 1600x1200Img 5604 1600x1200













Img 5709 1600x1200Img 5711 1600x1200













   J'ai rehaussé le support poulie, qui donne un effet haut sur patte, mais le câble (Corde) touché.
Img 5715 1600x1200Img 5716 1600x1200













Img 5719 1600x1200Img 5722 1600x1200













Img 5724 1600x1200Img 5725 1600x1200













Img 5730 1600x1200Img 5731 1600x1200



   Juillet 2018.



Img 6803 1600x1200Img 6807 1600x1200












Img 6810 1600x1200Img 6814 1600x1200













Img 6816 1600x1200Img 6820 1600x1200













Img 6823 1600x1200Img 6825 1600x1200













Img 6830 1600x1200Img 6832 1600x1200













Img 6838 1600x1200Img 6839 1600x1200













Img 6846 1600x1200Img 6869 1600x1200













Img 6870 1600x1200


      Fabrication de la chappe de direction, qui part d'un rond d'alu de 30, instruments de traçage, lime, scie, un peu d'huile de coude, sont les éléments principaux pour la réalisation de cette pièce. Bon soyons honnête, de cette sorte il n'y en avait qu'une (Je l'ai échappé belle).







   Aout 2018



Img 6877 1600x1200Img 6884 1600x1200

















Contre plaque support réducteur.



Img 6849 1600x1200Img 6854 1600x1200












Img 6861 1600x1200Img 6866 1600x1200

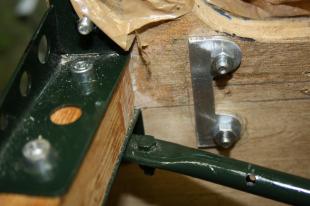

   J'ai fait cette contre plaque pour le support silen bloc du réducteur, en une seule pièce. Étant dans un endroit un peu exiguë et encombré, ça évite de se prendre la tête en cas de X problème.



   Septembre 2018;



Img 7012 1600x1200Img 7018 1600x1200













Img 7015 1600x1200Img 7017 1600x1200













Img 7020 1600x1200Img 7025 1600x1200













Img 7026 1600x1200Img 7029 1600x1200













   Montage un peu imposant, mais d'une grande utilité pour le centrage du tube et de la fourche.



   Octobre 2018.



Img 7110 1600x1200Img 7108 1600x1200













Img 7178 1600x1200

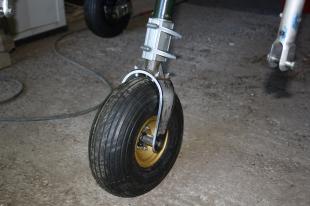

   En voulant faire les choses simplement, gros loupé pour le perçage. J'ai relevé le coup de pointeau fait par l'interrieur....c'était pas le bon, d’où le résultat pas très glorieux et en plus l'espace entre les têtes de vis et le pneu était trop grand, donc double échec. Le but est de mettre le Gaz'aile sur ces roues avant.... disons fin Octobre. Donc je refait la fourche, je passe sur la façon de la plier, c'est déjà fait et plus vite, j'avais gardé le bloc pour le pliage. Pour le perçage j'ai repris mon montage (imposant) et tout c'est bien passé.
   Pourquoi toutes ces explications, j'ai fait une erreur de le dire peu empêcher certains de la faire, celle là ou d'autre.

Img 7136 1600x1200Img 7134 1600x1200













Img 7139 1600x1200Img 7147 1600x1200













Img 7152 1600x1200Img 7158 1600x1200













Img 7159 1600x1200
